MzBoard
国際特許出願済 意匠登録済
エムズボードはBOSS・MXRなどのコンパクトエフェクターやフットペダル・マルチエフェクターを無駄な空間を作らず、自由にスッキリとレイアウト。本体に手を加えず、簡単な手順で完全固定。持ち運んでも崩れることがないので、演奏前の面倒なセッティングを省き、すぐに演奏が始められます。
ボードレールをエフェクターの幅に合わせてボード本体の1.5ｍｍピッチのギア溝にマウントします。
エフェクターの奥行に合わせてボードブラケットを取り付けます。
エフェクターを載せ固定バンドをフックにしっかりと掛けます。
ボードブラケットは角度が変えられ、角が丸い変形エフェクターも固定出来ます。
もちろんMzTray・MzBracketも取り付けられます。
特徴
あらゆるエフェクターを完全固定！持ち運んでも崩れません。
あらゆるタイプのエフェクターを完全固定。軽量アルミフレーム構造なので持ち運びも簡単。ステージでも、スタジオでも、そのまま持ち運んで置くだけで、すぐに演奏が開始出来ます。
自由なレイアウトが可能。
あらゆるタイプのエフェクターを自由にレイアウト。角が丸い変形エフェクターやマルチエフェクターもしっかりと固定。セットアップの後はエフェクターの配置換えや交換もスムーズ行えます。
ケーブル類もスマートに収納・固定。
パッチケーブルや電源ケーブルはボード裏のスペースにすっきりと収納・固定出来ます。
LineUp
| 製品名 | 品 番 | W (mm) |
D (mm) |
同梱品 | 備考 | |
|---|---|---|---|---|---|---|
| 品 名 | 数 量 | |||||
| MzBoard-0402 横幅400mmの2列タイプです。 |
D0402 | 393.5 | 180 | ボードレールセット | 16セット | MzTray-ベース、ベースLを 最大4個搭載可能です。 |
| ナットドライバー | 1個 | |||||
| MzBoard-0404 横幅400mmの4列タイプです。 |
D0404 | 393.5 | 324 | ボードレールセット | 32セット | MzTray-ベース、ベースLを 最大8個搭載可能です。 |
| ナットドライバー | 1個 | |||||
| MzBoard-0504 横幅500mmの4列タイプです。 |
D0504 | 493.5 | 324 | ボードレールセット | 40セット | MzTray-ベース、ベースLを 最大10個搭載可能です。 |
| ナットドライバー | １個 | |||||
| MzBoard-0604 横幅600mmの4列タイプです。 |
D0604 | 593.5 | 324 | ボードレールセット | 48セット | MzTray-ベース、ベースLを 最大12個搭載可能です。 |
| ナットドライバー | 1個 | |||||
※ W、D寸法はMzBoardの最大寸法です。
※ W方向のエフェクター搭載可能寸法はW寸法から40mm小さくなります。
※ セットするエフェクターのサイズ、数量、シールドコネクターの大きさに応じたMzBoardを上の一覧からそれぞれお選びください。
オプション
| オプション | 品番 | L （mm） |
カラー | 同梱品 | 備考 | |
|---|---|---|---|---|---|---|
| 品 名 | 数 量 | |||||
| ボードブラケット セット ボードレールにセットする専用ブラケット。基本セットです。 |
DAS01 | 8 | BK (黒) |
回転台座 ボードブラケット |
各４個 | ボードレール取り付け面から13mmの高さにエフェクターの底面をセットできます。 |
| M4xL8mmボルト(SL/銀) ワッシャー・ナット ボルトキャップ |
各５個 | |||||
| 固定バンド500mm （BK/黒） |
２本 | |||||
| MzTray取付キット MzTray-ベース MzTray-ベースLをボードレールに取り付けるためのキットです。 |
DTS01 | 8 | - | レールカバー | ４個 | ボードレール取り付け面からMzTray-ベース: 35.5mm MzTray-ベースL : 21mmの高さにエフェクターの底面をセットできます。 |
| M4xL8mmボルト(SL/銀) ワッシャー・ナット ボルトキャップ |
各５個 | |||||
| MzBracket 取付キット MzBracket-レールをボードレールに取り付けるためのキットです。 |
DBS01 | 12 | - | レールカバー | ４個 | ボードレール取り付け面から16.5mmの高さにエフェクターの底面をセットできます。 |
| M4xL12mmボルト(BK/黒) ワッシャー・ナット ボルトキャップ リングスペーサー |
各５個 | |||||
| ボードブラケット スペーサー セット ボードブラケットの固定位置を高くするためのセットです。 |
DSS01 | 25 | BK (黒) |
MzBracket- スペーサーセンター |
４個 | 別売のボードブラケットセットが必要です。ボードレール取り付け面から 30mmの高さにエフェクターの底面をセット できます。 |
| M4xL25mmボルト(SL/銀) ボルトキャップ |
各５個 | |||||
| ボードレール セット 基本セットの追加分です。MzBoardの同梱品と同じものです。 |
DRS01 | - | BK (黒) |
ボードレール ストッパー1 ストッパー2 |
各４個 | ボードブラケット・MzTray・MzBracketをMzBoardに固定するためのボードレールです。 ストッパー1はセット済みです。 |
| ナットドライバー M4ナット用ドライバーです。 |
DNS01 | - | - | M4用ナット ドライバー |
1個 | 各種セット・キットに付属のナットを締め付けることができます。 |
ご使用方法
組み付け方法
① ボードレールの調整
ストッパー2を外すとボードレールを簡単に取り外し・位置の調整を行うことができます。エフェクターのサイズに合わせて数量・位置を調整してください。
1.爪を下にさげます。
2.ストッパー2を外します。
3.取り外し・左右への移動が自由に
行えます。
4.位置が決まったらストッパー2を”カチッ”と音がするまで押し込んで固定します。
② ボードブラケット(別売)の組み付け
別売のボードブラケットを下の図の手順に従って組み付けます。ご希望の位置・角度でナットを締め付けボードブラケットを固定します。
1.六角ボルトにボルトキャップをセットします。
2.「1.」でセットした六角ボルトをボードレールの溝に挿入します。
3.回転台座→ボードブラケット→ワッシャーの順に組み付け、最後にナットを付属のナットドライバーでしっかりと締め付けてください。
※ボードブラケットの角度は自由な位置で固定できます。
※ボードブラケットは別売です。ご注意ください。
③ 別売のMzTray・MzBracketをボードレールに固定し使用することもできます。下の参考例をご覧く
ださい。
④ セットしたエフェクターを固定バンドでしっかりとMzBoardに固定します。

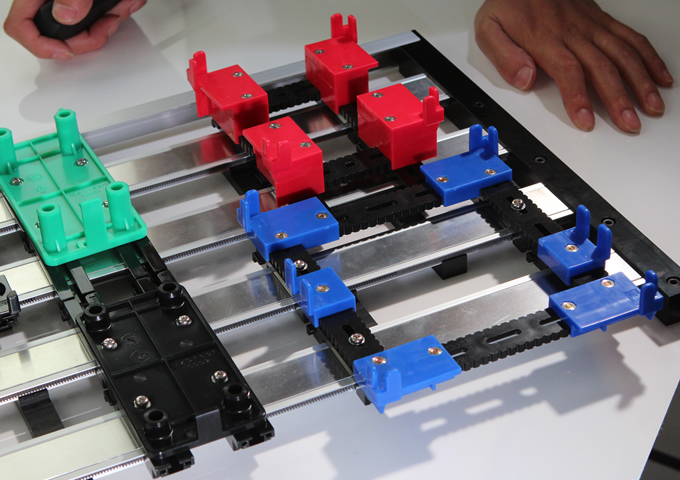

組み付け参考例
使用上の注意
- エフェクターの固定には別売のボードブラケット、MzTray、MzBracket に各取付キットが必要です。MzBoard と、同梱のボードレールのみの組み合わせでエフェクターを固定することはできません。
- MzBracket- レールを固定することはできますが、MzBracket 単体でのご使用は、ネジセットの長さおよびエフェクター搭載面の高さに違いが生じるので、破損もしくは不具合が発生します。絶対にお止めください。
- ネジは上記ラインナップにあるMzBoard 専用ネジをご使用ください。それ以外のものをご使用になるとMzBoard もしくはボードレールを破損する恐れがあります。
- 仕様および外観は改善のため予告なく変更することがあります。
- 製品の色は、撮影や印刷の関係で実際の色と異なって見えることがあります。
- 直射日光のあたるところや高温になる場所に長時間放置しないでください。変色や変形する場合があります。
- お子様が間違って口に入れないよう、ご注意ください。
